1、油浸試驗變壓器結構緊湊、穩定耐用、價格低廉。
2、接線簡單直觀，使用方便
3、絕緣可靠性好，外形美觀
一、產品概述：
YDJ(G)油浸式輕型交流高壓試驗變壓器是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的TDM(G)型交直流高壓試驗變壓器是在YDJ(G)系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。

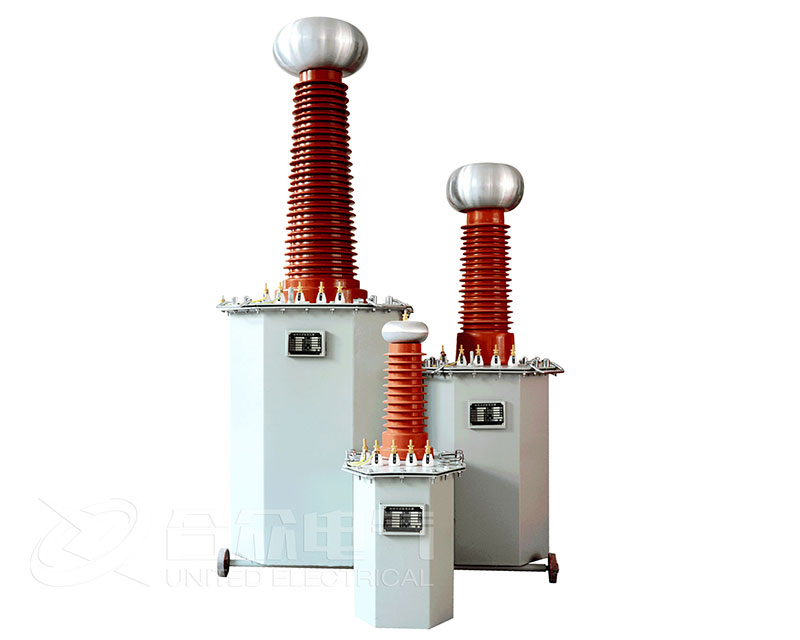

YDJ-油浸式工頻交流試驗變壓器，鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
YDJ-油浸式工頻交流試驗變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品別名：工頻耐壓試驗又稱為交流耐壓諧振裝置、工頻交流試驗變壓器、串聯諧振變壓器、串聯諧振試驗設備、交流耐壓試驗設備、電纜耐壓試驗設備、GIS交流耐壓試驗裝置、調頻串聯諧振耐壓試驗裝置、變頻串聯諧振試驗裝置、發電機交流耐壓試驗裝置、交聯電纜交流耐壓試驗裝置、變頻串聯諧振試驗變壓器、工頻諧振耐壓試驗設備。
二、產品特點：
1、油浸試驗變壓器結構緊湊、穩定耐用、價格低廉。
2、接線簡單直觀，使用方便
3、絕緣可靠性好，外形美觀
|
型 號 |
容量 (KVA) |
高壓電壓 （KV） |
高壓電流 （mA)） |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
||||||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
300/200 |
300 |
200 |
1500 |
400 |
750 |
2000 |
10 |
|
50/300 |
50 |
300 |
170 |
400 |
125 |
3000 |
10 |
|
注：可根據用戶需求個性化定制。 |
|||||||
|
名稱 |
數量 |
單位 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
型 號 |
容量 (KVA) |
高壓電壓 （KV） |
高壓電流 （mA)） |
低壓輸入 |
變比 (高/儀) |
溫升℃ (30分鐘) |
|
|
電壓(V) |
電流(A) |
||||||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
300/200 |
300 |
200 |
1500 |
400 |
750 |
2000 |
10 |
|
50/300 |
50 |
300 |
170 |
400 |
125 |
3000 |
10 |
|
注：可根據用戶需求個性化定制。 |
|||||||
|
名稱 |
數量 |
單位 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 油浸式工頻交流試驗變壓器 YDJ 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 油浸式工頻交流試驗變壓器 YDJ 相關技術方案及服務支持。
