1、重量輕，便攜式電纜耐壓試驗系統因此而誕生
2、重量不超過30kg，適合現場移動搬運
3、電源采用AC220V單相電源或兩相380V電源，方便現場取電
一、產品概述：
HZBP-DL系列電纜專用變頻串聯諧振耐壓裝置，采用調節控制電源頻率的方式，使得電抗器與被試品電容實現串聯諧振，在被試品上產生高電壓小電流，是當前高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

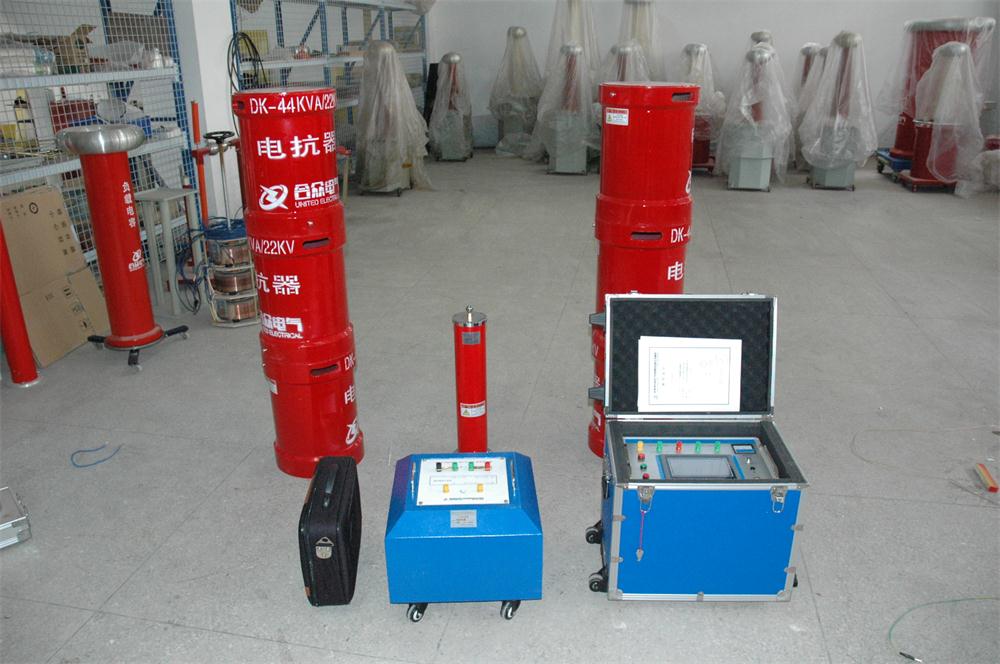

HZBP-DL系列變頻串聯諧振耐壓裝置采用了專用的寬頻調壓電源，調壓范圍AC0-400V，調頻范圍20～300Hz，頻率細度可達0.1Hz;整個頻率區間內輸出波形良好;在小重量和體積下確保儀器穩定和安全。HZBP-DL系列變頻諧振耐壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名： 串聯諧振，變頻諧振，變頻串聯諧振耐壓裝置、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流 耐壓諧振升壓裝置、諧振試驗裝置
二、產品特點：

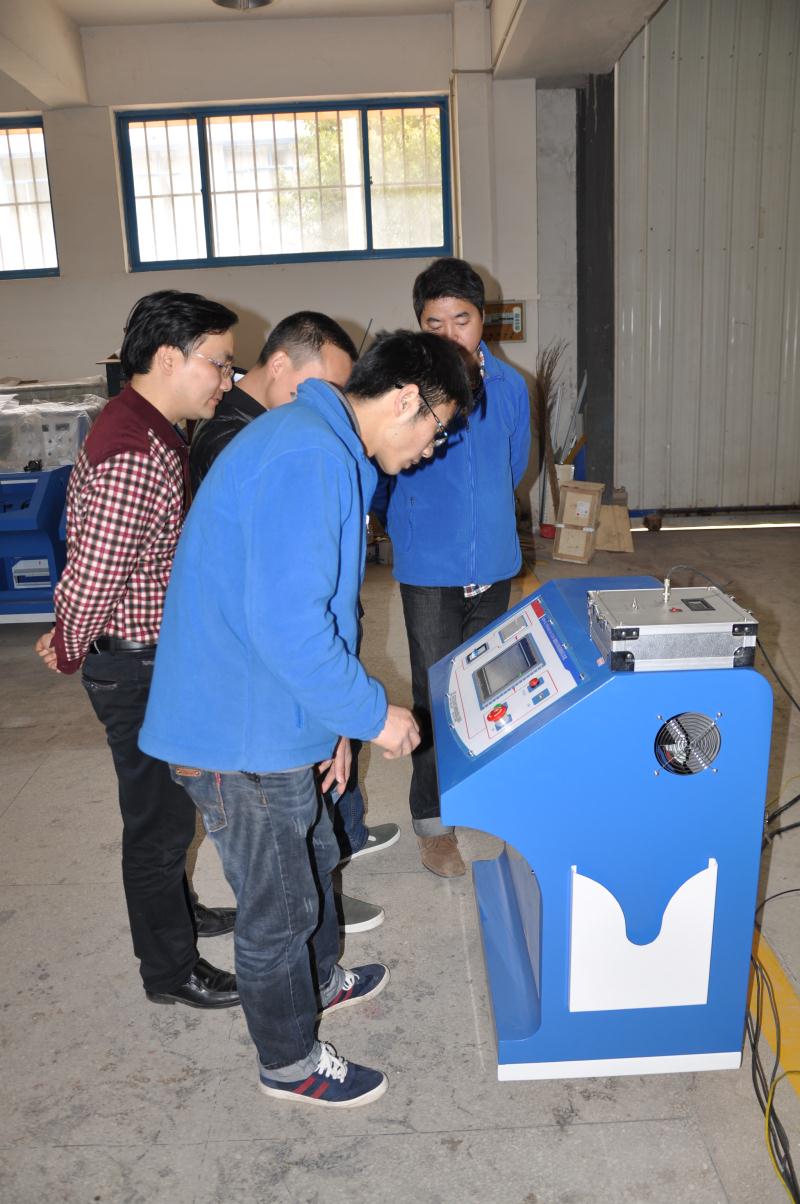

變頻電源
一、 功能特點及參數：
1、220V或380V單相市電，更方便現場取電。
2、觸摸屏人機對話，設置方便、操作簡單。
3、頻率調節細度0.1Hz，不穩定度≤0.01%
4、快速自動掃描諧振頻率，并自動按設置階段升壓。
5、具有負載放點快速閃絡保護。
6、具有電容、電感、頻率計算功能，更方便用戶操作設置。

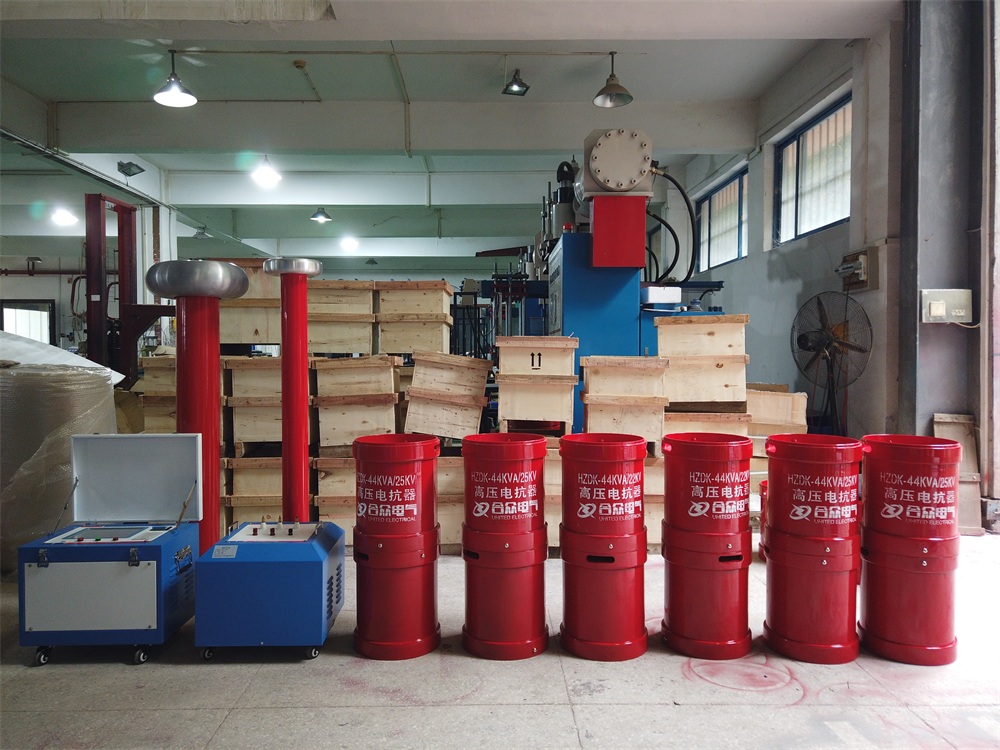

高壓電抗器功能特點及參數：
1、重量輕，現場搬動的重量不超過30kg，適合現場搬運
2、干式結構，采用恒溫真空環氧澆注，絕緣效果更優。
3、標準串并聯接口及連接標識，避免接線錯誤。
4、滿載可連續工作運行。
5、有溫升出氣孔，防止長期工作下自然溫升的膨脹調節

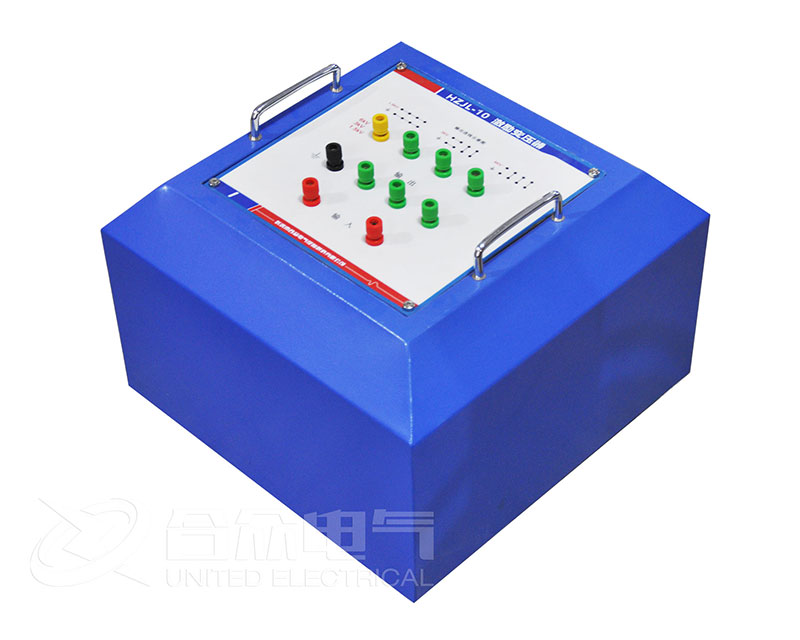

激勵變壓器功能特點及參數：
1、可移動式方便現場使用
2、線圈采用真空浸漆工藝，絕緣性能高，可防潮防污。
3、多抽頭可靈活應用不同負載
補償電容器功能特點及參數：
1、體積小，重量輕
2、電性能優異，可靠性高
3、執行標準：GB/T2900.16-1996
4、損耗角正切：≤0.0010(1000Hz)
|
額定輸出電壓 |
0～220kV(AC有效值)及以下 |
|
輸出頻率 |
20～300Hz |
|
諧振電壓波形 |
純正弦波，波形畸變率≤1.0% |
|
滿負載工作時間 |
連續工作時間60min |
|
系統品質因素 |
最大負載下≥20 |
|
頻率調節細度 |
0.1Hz |
|
不穩定度 |
≤0.01% |
|
工作電源 |
AC單相220V或兩相380V±10%，工頻50Hz±5% |
35kV及以下電纜耐壓裝置配置表：
|
產品型號名稱 |
變頻電源 |
電抗器(干式) |
勵磁變(干式) |
分壓器 |
適用范圍 |
|
HZBP-DL44/22 |
2.5kW |
1A/22kV二臺 |
2.5kVA/1kV |
25kV |
10kV電纜≤1km |
|
HZBP-DL88/22 |
4kW |
2A/22kV二臺 |
4kVA/1kV |
25kV |
10kV電纜≤2km |
|
HZBP-DL132/22 |
6kW |
2A/22kV三臺 |
6kVA/1/3kV |
60kV |
10kV電纜≤3km |
|
HZBP-DL176/22 |
7.5kW |
2A/22kV四臺 |
7.5kVA/1/3kV |
60kV |
10kV電纜≤4km |
|
HZBP-DL264/22 |
10kW |
2A/22kV六臺 |
10kVA/1/3kV |
60kV |
10kV電纜≤6km |
|
HZBP-DL330/22 |
15kW |
2.5A/22kV六臺 |
15kVA/1/3kV |
100kV |
10kV電纜≤8km |
|
HZBP-DL640/32 |
25kW |
2.5A/32kV八臺 |
25kVA/1/3/5kV |
200kV |
10kV電纜≤10km |

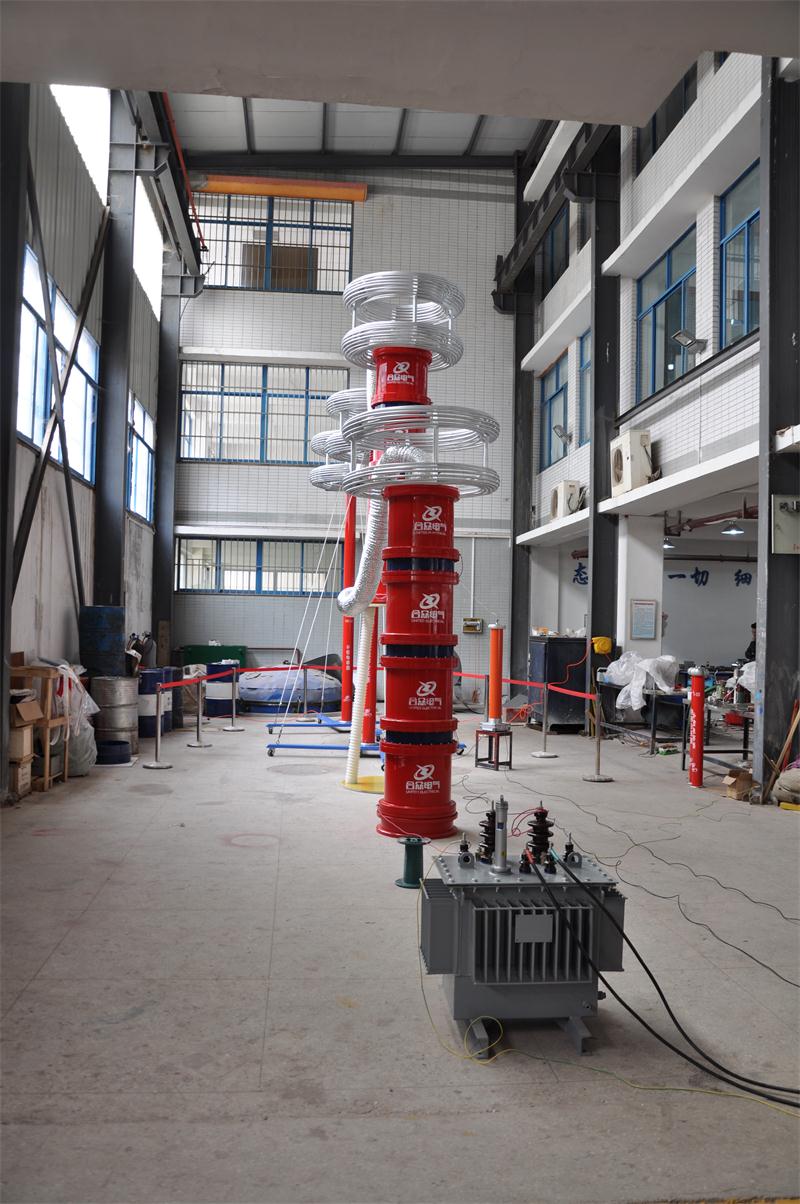

110kV及以上電纜耐壓裝置配置表：
|
產品型號名稱 |
控制柜 |
電抗器(油浸式) |
勵磁變(油浸式) |
分壓器 |
適用范圍 |
|
HZBP-DL1300/130 |
50kW |
5A/130kV二臺 |
50kVA/3/5kV |
150kV |
35kV電纜≤2km |
|
HZBP-DL2600/130 |
100kW |
5A/130kV四臺 |
100kVA/3/5/10kV |
220kV |
35kV電纜≤3km |
|
HZBP-DL3200/220 |
160kW |
4A/220kV四臺 |
160kVA/5/10kV |
160kV |
110kV電纜≤5km |
|
HZBP-DL6400/220 |
320kW |
8A/220kV四臺 |
320kVA/5/10kV |
320kV |
110kV電纜≤10km |
|
名稱 |
數量 |
單位 |
|
變頻電源 |
1 |
臺 |
|
激勵變壓器 |
1 |
臺 |
|
電抗器 |
2～8 |
臺 |
|
分壓器 |
1 |
臺 |
|
負載電容 |
1 |
臺 |
|
分壓器信號線 |
1 |
根 |
|
專用連接線 |
若干 |
根 |
|
說明書 |
1 |
本 |
|

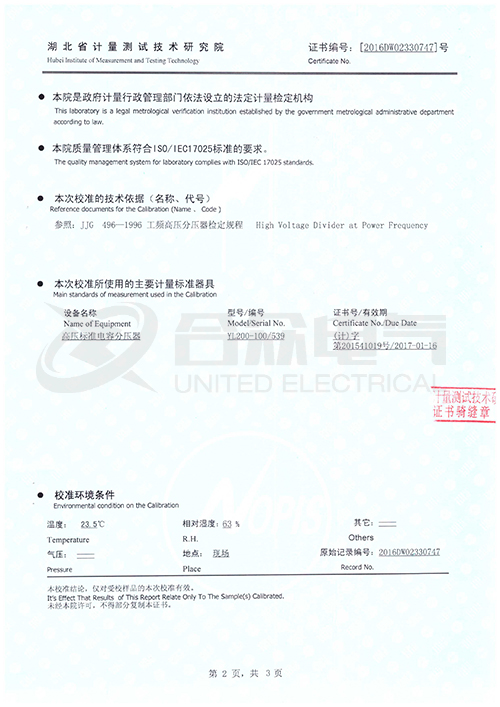

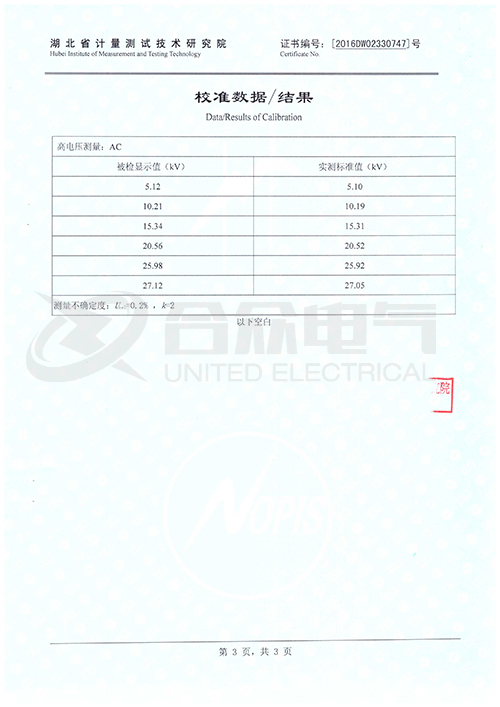

檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
