SF6斷路器例行試驗作業指導書

本作業指導書適用于滄州供電公司SF6斷路器，規定了 SF斷路器例行電氣試驗的引用標準、儀器設備要求、試驗人員資質要求和職責、作業程序、試驗結果判斷方法和試驗注意事項等。

試驗儀器儀表和工具

1）溫度計(誤差士1C)、濕度計。

2）2500V數字兆歐表。

3）回路電阻測試儀(要求不小于 100A)。

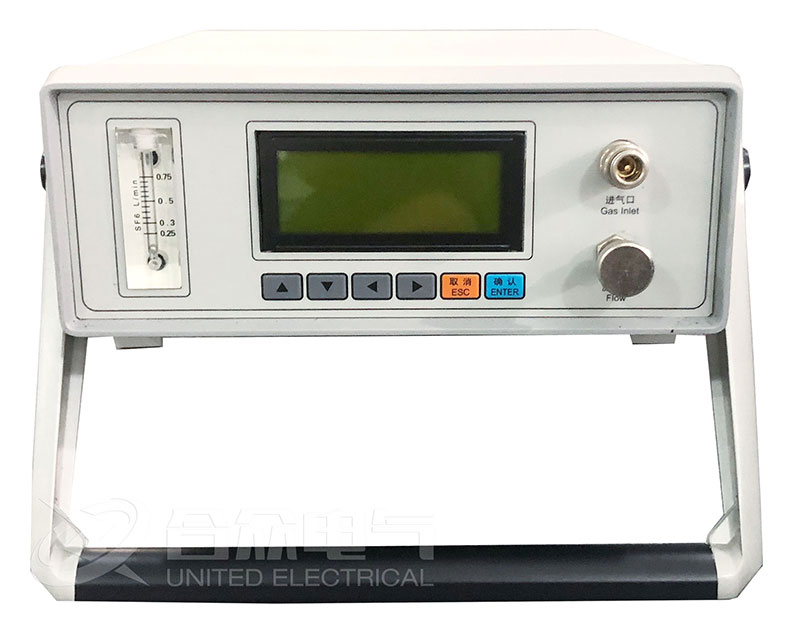

4）水分（SF6露點式微水測試儀），露點式儀器檢測范圍：0~-60C；檢測精度:0.2C。

5）斷路器特性測試儀1臺，要求儀器時間精度誤差不大于 0.1ms,時間通道數應不少于6個。集成直流電源，輸出電壓可任意調節。

6）介質損耗測試儀(介質損耗測量精度為1%，電容量精度為0.5%)。

所有使用儀器均應在校驗有效期內。

試驗環境條件：被試品溫度不低于5℃，戶外試驗應在良好的天氣進行，且空氣相對濕度一般不大于80%。

試驗項目和操作要點

主回路直流電阻測試試驗，測試方法：

使用輸出電流100A以上回路電阻測試儀進行測量。試驗原理接線圖(參照各直流電阻測試儀試驗接線)。

試驗步驟：

1）測量并記錄環境溫度和濕度。

2）將斷路器合閘，將導電回路測試儀試驗線接至斷路器進線及出線一次接線端上，電壓線接在內側，電流線接在外側。如采用直流壓降法測量，則電流應不小于100A。

3）測試完畢應使用測量設備或儀表上的“放電”或“復位”鍵對被測繞組充分放電。

試驗標準：試驗結果符合按制造廠規定。

試驗安全措施及注意事項：

1）接線時應做好防感應電觸電和防止高空墜落措施，注意保持與帶電設備距離。

2）用直流壓降法測量，電流不小于100A.

3）分、合開關時應確保無人接觸機構及轉動部分。

SF6氣體濕度試驗

測試方法：使用SF6露點式微水測量儀現場測試。

試驗步驟：

1）將儀器與待檢設備經設備檢測口、連接管路、接口相連接。

2）接通氣路，用六氟化硫氣體短時間地吹掃和干燥連接管路與接口。

3）開機檢測，待儀器讀數穩定后讀取結果，同時記錄檢測時的環境溫度和濕度。

4）讀取換算到20℃時的測試數值。

試驗結果判斷依據或方法：滅弧室氣室不大于300uL/L。

試驗安全及意事項：

1）檢測時注意調節相應的閥門，以得到準確的壓力和測試數據。可參考SF6露點式微水測量儀說明書所示推薦方法及有關儀器說明。

2）測試是儀器排氣測應延長管路，測試人員站在上風口。

斷路器的機械特性試驗：

試驗方法：

將斷路器特性測試儀的合、分閘控制線分別接入斷路器二次控制線中，用試驗接線將斷路器一次各斷口的引線接入測試儀的時間通道，將測速傳感器可靠固定，并將傳感器運動部分牢固連接至斷路器機構的速度測量運動部件上。

試驗步驟：

1）測量并記錄環境溫度和濕度。

2）按要求連接測試儀與斷路器并安裝傳感器。

3）調節直流電源輸出電壓至額定操作電壓，向后對斷路器進行合、分閘操作，記錄分、合閘時間、同期和速度。

試驗結果判斷依據或方法：

1）速度特性測量方法和測量結果符合制造廠規定

2）斷路器的分、合閘時間及合分(金屬短接)時間，主、輔觸頭的配合時間符合制造廠規記。

3）除制造廠另有規定外，斷路器的分、合閘同期性滿足下列要求：相間合閘不同期不大于5ms;相間分閘不同期不大于3ms;同相各斷口間合閘不同期不大于3ms;同相各斷口間分閘不同期不大于2ms。

試驗安全及事項

1）變更試驗接線前應對被測回路充分放電。

2）操動斷路器前應確認機構及傳動部分無人工作。

3） 接線時應做好防感應電觸電和防止高空墜落措施，注意保持與帶電設備距離。

分、合閘電磁鐵的動作電壓

試驗方法：本項試驗可結合斷路器的機械特性試驗的接線進行。

試驗步驟

1) 測量并記錄環境溫度和濕度。

2) 斷路器特性試驗進行后可不改變接線直接進行本試驗，調節直流電源輸出電壓，檢查分、合閘電磁鐵的動作電壓。

試驗結判斷依據或方法

1）并聯脫扣器能在額定電壓的85%~110%范圍內可靠動作:分閘脫扣器能在額定電壓65%~110%(直流)或85%~110%(交流)范圍內可靠動作:當電源電壓低至額定值的30%時不脫扣。
2）在使用電磁機構時，合閘電磁鐵線圈的端電壓為操作電壓額定值的80%時應可靠動作。

試驗安全施及注意事項

1）試驗應采用突然加壓法，即調節直流電源輸出電壓至預定電壓后，按下合 (分)閘按鈕，使分合閘線圈突然帶電。試驗中應注意高壓測試線對地及試驗人員保持足夠的絕緣距離。

2）操動斷路器前應確認機構及傳動部分無人工作。
