在110KV及以上線路保護中一般都設置了距離和零序保護作為線路的主保護，而且經常集中在一套保護裝置中。距離和零序保護測試模塊就是針對這種情況開發的能一次性自動測試完各種接地距離、相間距離和零序保護的軟件。

能一次性自動完成多段距離和零序保護的各種故障定值的校驗

能測試同一種故障下，保護三相同時或不同時跳閘的時間

能設置永久性故障，測試重合閘和永跳的時間

即可采用 Z、中方式，也可采用 R、X 方式設置阻抗定值通過設置“按鍵觸發”的方式，能手動控制故障量的輸出。

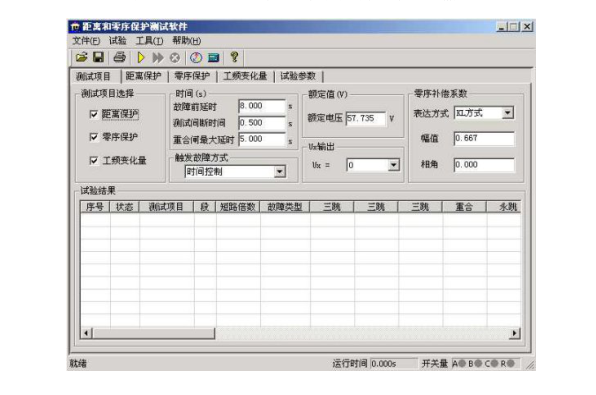

界面說明

測試項目：“距離保護”“零序保護”和“工頻變化量”三個試驗項目，即可以單選，也可以同時選擇。

時間參量：故障前延時該時間常用于等待每次動作后保護整組復歸，或者“TV 斷線”信號消失，或者等待重合閘充電。若僅做保護定值測試而不投入重合閘，這個時間一般設為 2~10s.如果同時做重合閘試驗時，則一般設為 15~25s。每進行一次故障測試，測試儀都首先進入“故障前延時”狀態，輸出三相額定電壓 57.7V，三相電流為 0，然后再進入故障狀態，輸出所設置的故障量。

每次故障試驗結束后，測試儀停止輸出，在該時間狀態下等待保護接測試間斷時間點復歸，一般設 0.5s 即可，也可設為0。

重合閘最大延時如果投入重合閘，每次故障測試同時做重合閘試驗，則在該時間內等待重合閘信號。該時間應大于整定重合閘延時時間。

觸發故障方式

從故障前狀態到故障狀態的觸發方式有四種:時間控制、按鍵觸發、開入 c 觸發以及GPS 觸發。

時間控制在該觸發方式下，故障前狀態的持續時間由“故障前延時”確定，時間到，自動進入故障狀態。時間控制下，完全由測試儀自動試驗，試驗期間只需要根據提示投切相應的壓板即可。

按鍵觸發在故障前狀態，按面板鍵盤上任意鍵，或鼠標點擊軟件上的觸發鍵即進入故障態。按鍵觸發方式能方便地實現人工控制試驗過程?？梢苑奖阍谠囼炂陂g觀察保護的報文或打印試驗結果。

開入c觸發測試儀開入量 c 接收到變位信號即進入故障態。該功能可以實現用于多裝置同時試驗。

GPS觸發將 GPS 信號接入背板通信接口，通過 GPS的PPM 脈沖對空間不同的兩臺測試儀進行聯調試驗。PPM 脈沖到時自動進入故障態。

零序補償系數

提供了 KL、Kr/Kx、Z0/Z1 共三種表達方式。詳細說明請參照微機繼電保護測試儀“交流試驗”章節的說明。

在進行接地距離測試時，必須正確設置零序補償系數。

距離保護

只有選擇了“距離保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。

相間短路阻抗和接地距離阻抗

1、可以打“√”選擇需要進行哪幾段保護試驗

2、直接將保護整定值輸入阻抗數據框中。定值可以選擇按 Z-中 方式還是按R-X方式輸入。

3、設置的每段試驗電流必須大于保護的啟動電流。并且相間距離試驗中，其阻抗與電流的乘積約為 20-40V 內較好，不能超過57V;接地距離試驗中，其阻抗與電流的乘積約為 20-30V 內較好，不能超過 57V。一般還應遵守阻抗(或電抗)越小，電流越大的原則才能保證測試更準確。

4、設置的各段“試驗時間”必須大于該段的整定動作時間。例如:假設1段整定動作時間為 0s，11段為 0.5s，l 段為 1.0s?？紤]到保護本身跳閘有一定的固定延時，可以設1、Il川 段的試驗時間分別為 0.2s、0.7s、1.2s，如上圖所示。這樣，測試的理想結果將是:0.95倍時，本段動作，1.05 倍時，本段不動，下一段時間不夠也動作不了。也可以將上述三段的時間均設置得大于第三段動作時間。這樣，測試的理想結果將是:0.95 倍時，本段動作，1.05 倍時，本段不動，下一段動作。

5、將各段整定動作時間輸入“整定時間”框內，該時間參量只起參考作用，不影響試驗結果。

6、在“方向”欄中，用鼠標單擊，可在“正向”與“反向”之間切換，這樣能方便測試一些方向性的距離保護。

7、最后再選擇需要測試的故障類型。其中單相接地故障用于接地距離阻抗校驗，兩相短路和三相短路用于相間距離阻抗校驗。如過要做接地距離試驗還需正確輸入零序補償系數。

試驗阻抗倍數

根據保護校驗的一般要求，軟件提供了 0.8 倍、0.95 倍、1.05 倍和 1.2 倍等四種默認的校驗倍數，其數值可以修改。如果保護在 0.95 倍或 1.05 倍下動作不正確，此時可改選0.8 倍或 1.2 倍，也可以自定義倍數進行測試。

零序保護

只有選擇了“零序保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如右圖所示。零序保護的試驗參數設置與距離保護的試驗參數設置基本相同，設置時參考上文的說明。

短路計算方法

電壓恒定方式

在這種方式下直接設置故障相電壓。在試驗時，無論故障電流多大，測試儀輸出的故障相電壓維持不變?！肮收舷嚯妷航侵腹收蠒r故障電壓與故障電流夾角。

阻抗恒定方式

在這種方式下，在試驗時，由故障電流和故障阻抗計算故障相電壓。
