試驗前的準備工作

了解被試設備現場情況及試驗條件

查勘現場，查閱相關技術資料，包括該設備歷年試驗數據及相關規程等，掌握該設備運行及缺陷情況。

測試儀器、設備準備

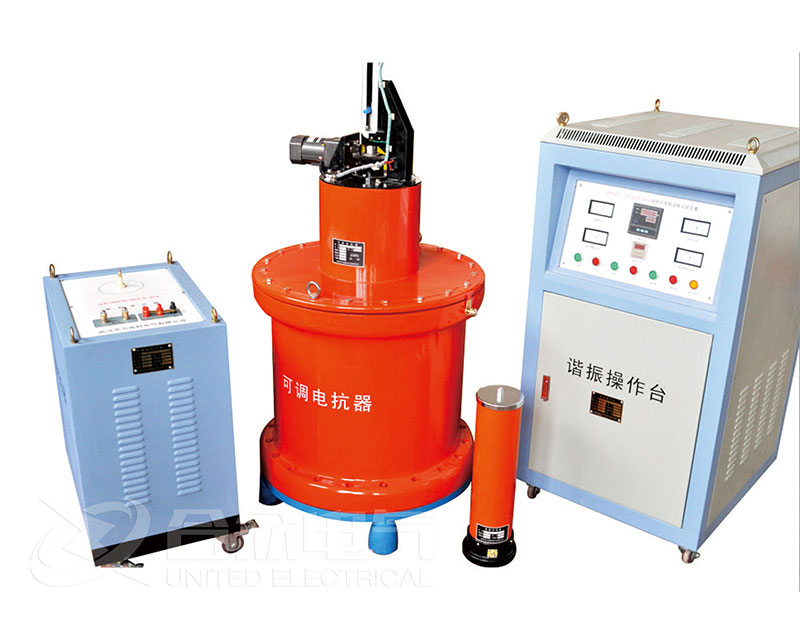

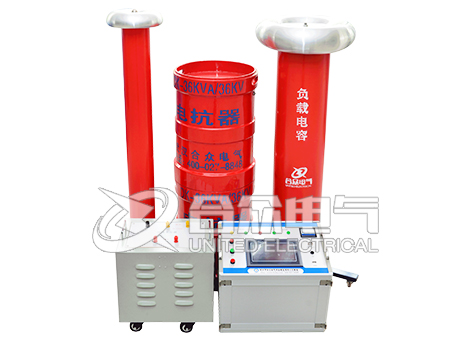

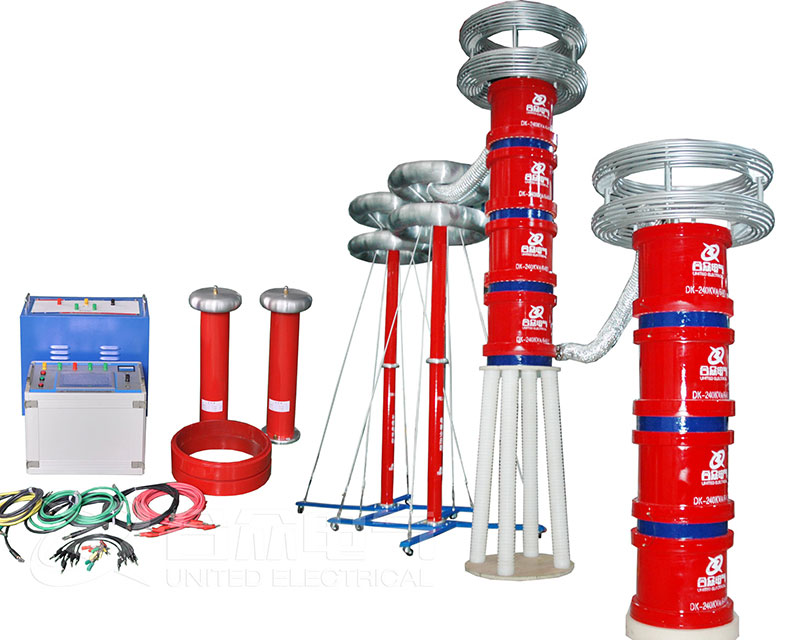

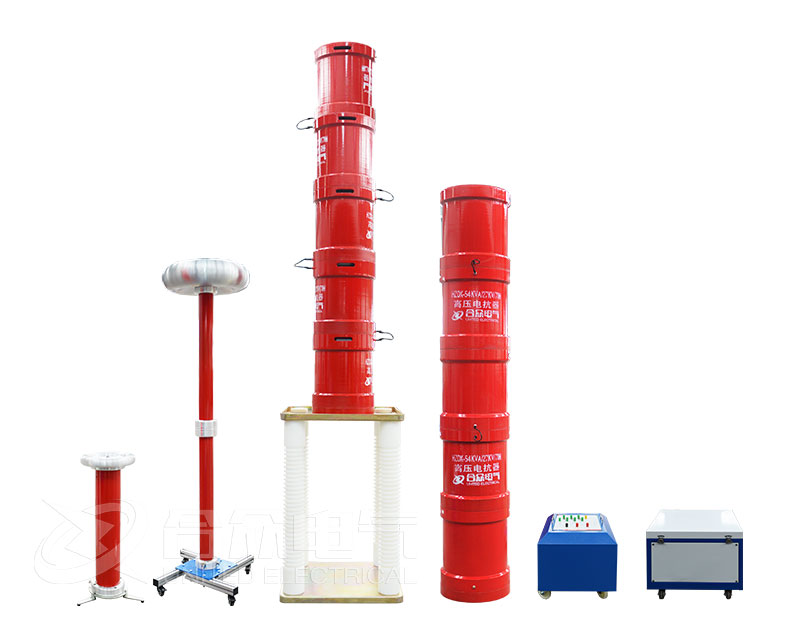

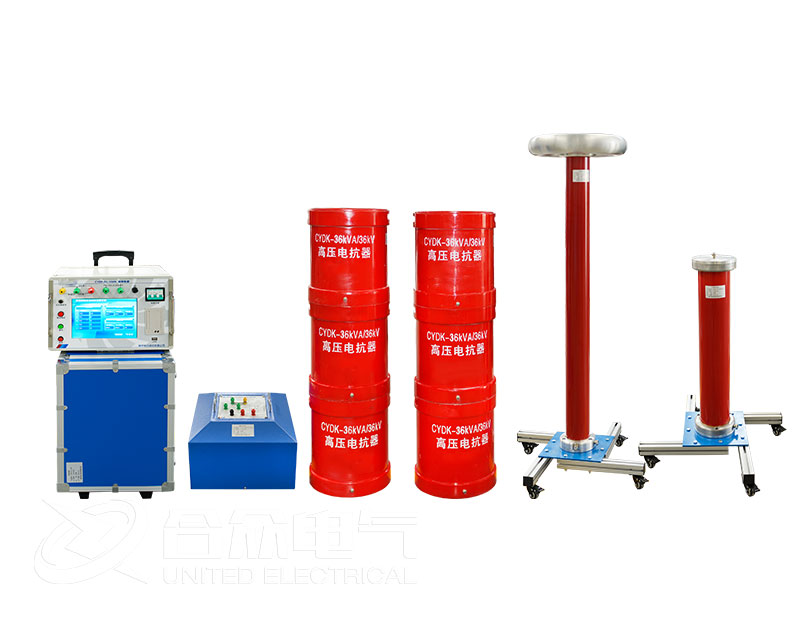

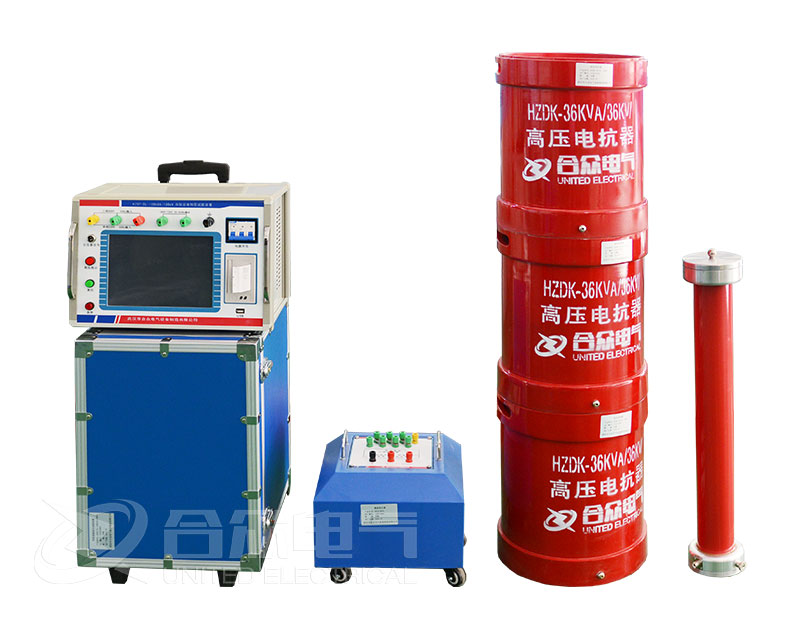

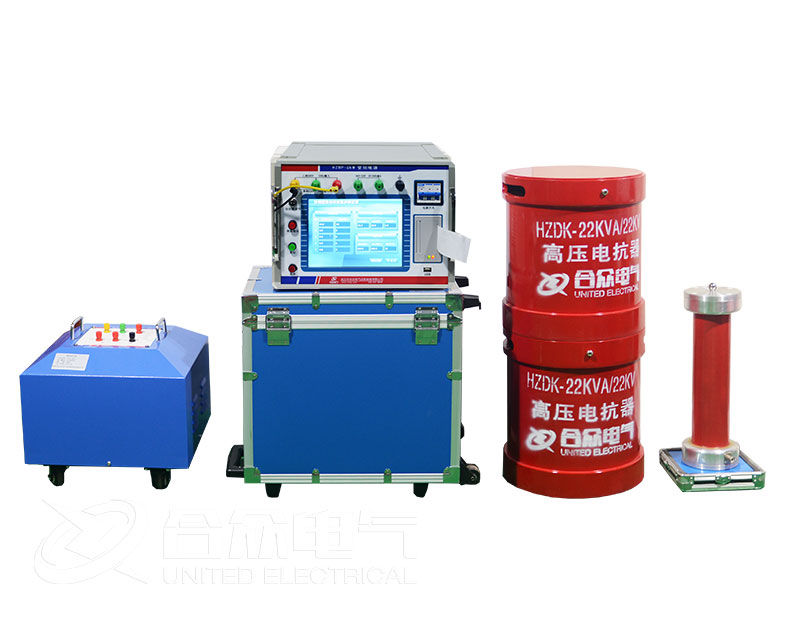

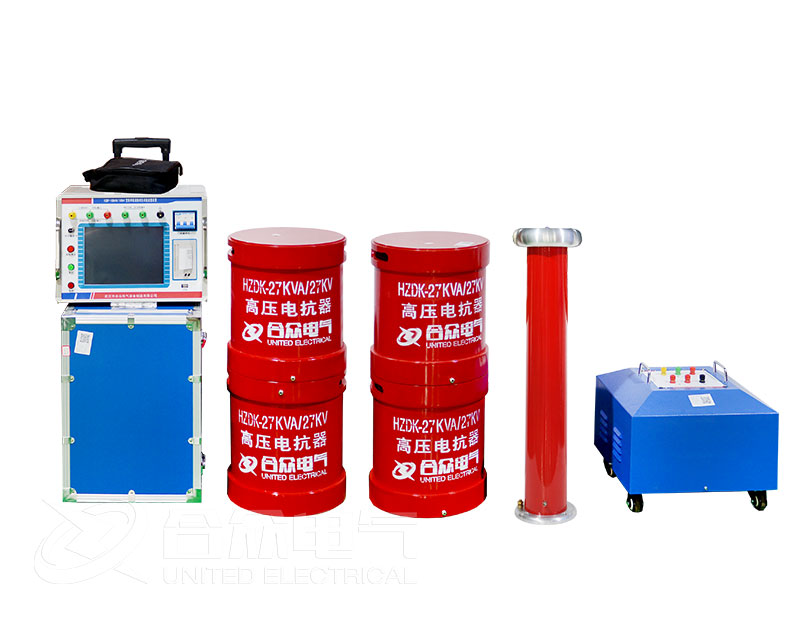

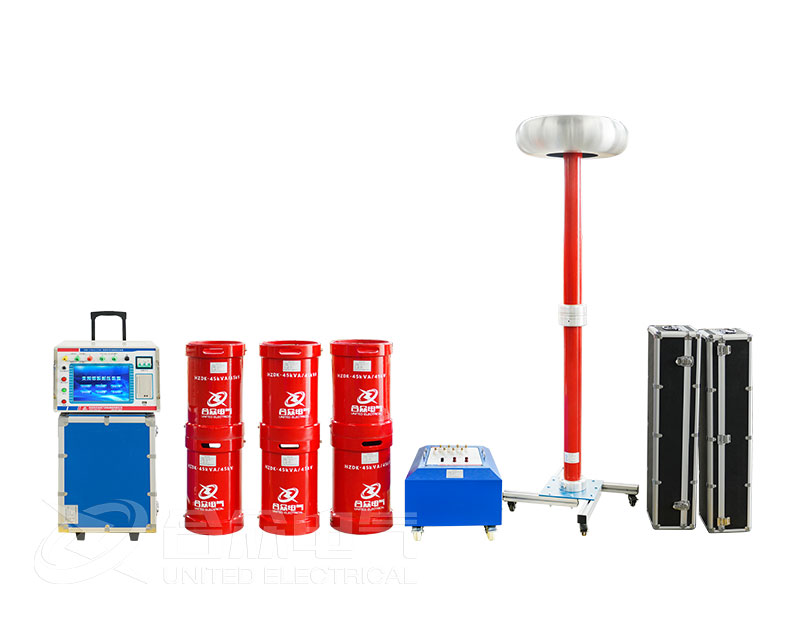

選擇合適的試驗變壓器及控制臺、串聯諧振耐壓裝置保護電阻、球隙、電容分壓器、數字多量程峰值電壓表、兆歐表、放電棒、絕緣操作桿、接地線、高壓導線、萬用表、溫濕度計、電工常用工具、白布、安全帶、安全帽、試驗臨時安全遮攔、標示牌等并查閱測試儀器、設備及絕緣工器具檢定證書的有效期。

辦理工作票并做好試驗現場安全和技術措施

向其余試驗人員交代工作內容、帶電部位、現場安全措施、現場作業危險點，明確人員分工及試驗程序。

試驗接線

油斷路器耐壓試驗應在合閘狀態導電部分對地之間和在分閘狀態的斷口間分別進行。對于三相共箱式的油斷路器應作相間耐壓，試驗時一相加壓其余兩相接地；對瓷柱式SF6定開距型斷路器只作斷口間耐壓。

SF6罐式斷路器耐壓試驗方式應為合閘對地;分閘狀態兩端輪流加壓，另一端接地。試驗電壓必須在高壓側測量，并以峰值表為準。

試驗步驟

(1)拆除或斷開斷路器對外的一切連線；

(2)測試絕緣電阻應正常。

(3)按試驗接線圖進行接線，檢查試驗接線正確、調壓器在零位后，不接試品升壓將球間隙的放電電壓整定在1.2倍額定試驗電壓所對應的放電距離。將高壓引線接上試品，接通電源，開始升壓進行試驗。(當采用串聯諧振試驗裝置時，在較低的激磁電壓下調諧電感或頻率找諧振點，當被試品上電壓達到最高時，即為達到試驗回路的諧振點。可以開始開壓進行試驗。

(4)升壓速度在75%試驗電壓以前，可以是任意的，自75%電壓開始應均勾升壓，約為每秒2%試驗電壓的速率升壓。升至試驗電壓，開始計時并讀取試驗電壓。時間到后，降壓，然后斷開電源，放電、掛接地線。試驗中如無破壞性放電發生，則認為通過耐壓試驗。

(5)測試絕緣電阻，其值應無明顯變化，一般絕緣電阻下降不大于30%。

危險點分析及控制措施

1.防止高空墜落

使用梯子應有人扶持或綁牢，在斷路器上作業應系好安全帶。

2.防止高處落物傷人

高處作業應使用工具袋，上下傳遞物件應用繩索拴牢傳遞，嚴禁拋擲。

3.防止工作人員觸電

拆、接試驗接線前，應將被試設備對地放電。加壓前應與檢修負責人協調，不允許有交叉作業。工作人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚，加壓過程中應有人監護并呼唱。試驗儀器的金屬外殼應可靠接地，儀器操作人員必須站在絕緣墊上。
