測試技術，適用于解決1MΩ以上的接地、混線故障；
配有雙開口的鉗形接收器，適用于各種電器線路，包括密集布線的場合；
采用數字信號處理技術，可以檢測線路的接地電阻和分布電容；
一、產品概述：
接地故障查找儀，專業解決1MΩ以下高阻接地、混線故障，具有泄漏電流方向指示功能，可以在設備不停電、不甩線、不解線把的情況下，快速查找定位故障點。
接地故障查找儀，可以檢測電氣線路的接地電阻和分布電容；可以根據線路分布電容的大小，選擇合適的測試頻率，以適應不同的環境條件；
通過調整信號接收器、快捷式查找鉗表的接收靈敏度，確保接地查找的準確性；
主機輸出電壓可設置：24V、48V、110V、220V、500V、1000V，以便適用于不同電壓等級的電氣線路；
主機輸出電流可限制：5mA、不限，可以根據電路的要求選擇，以防止線路上繼電器誤動作；
主機輸出頻率可選擇：1.0Hz、10Hz、50Hz、60Hz、325Hz；

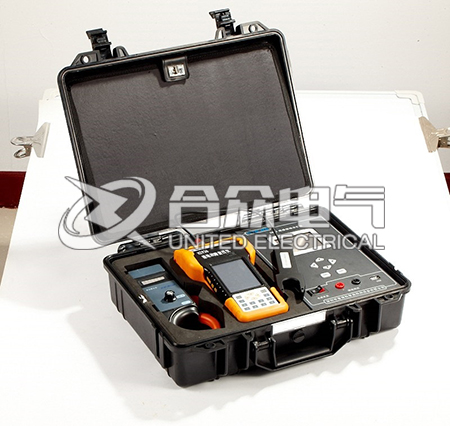

系統組成：由主機（信號發送器）、信號接收器和電流傳感器組成。
基本原理：主機向被測對象及地之間，發射一個頻率1.0Hz～325Hz，電壓為24～1000V的交流電壓信號，由于接地電阻及分布電容的存在，會產生相應的泄露電流信號，信號接收器檢測接地電流信號，采用數字信號處理技術，分析泄露電流大小及相位，并指示泄露電流的方向。由于接地故障點前后，泄露電流的大小、相位會產生驟變，據此，可以快速查找定位接地故障點。
類似地，同樣可以查找線路的混線、短路故障。
紋波分析功能
接地混線故障查找儀具有譜分析功能，可以分析線路中工作電流信號或干擾信號的頻譜，測試時可以避開干擾信號的頻率，以提高接地查找的準確性，防止干擾信號對接地查找的影響。
數據管理功能
對儀表輸出電壓、輸出電流進行計量校正；
調整時鐘；
進行程序更新。

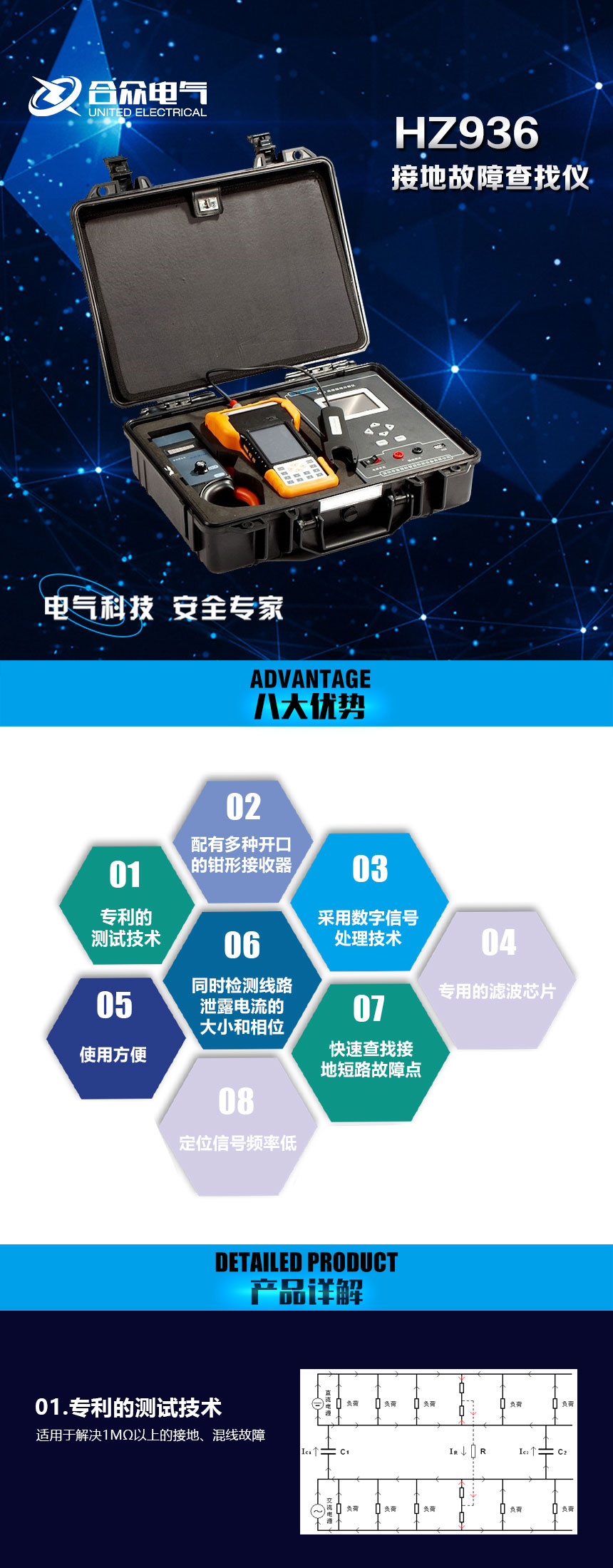

二、產品特點：

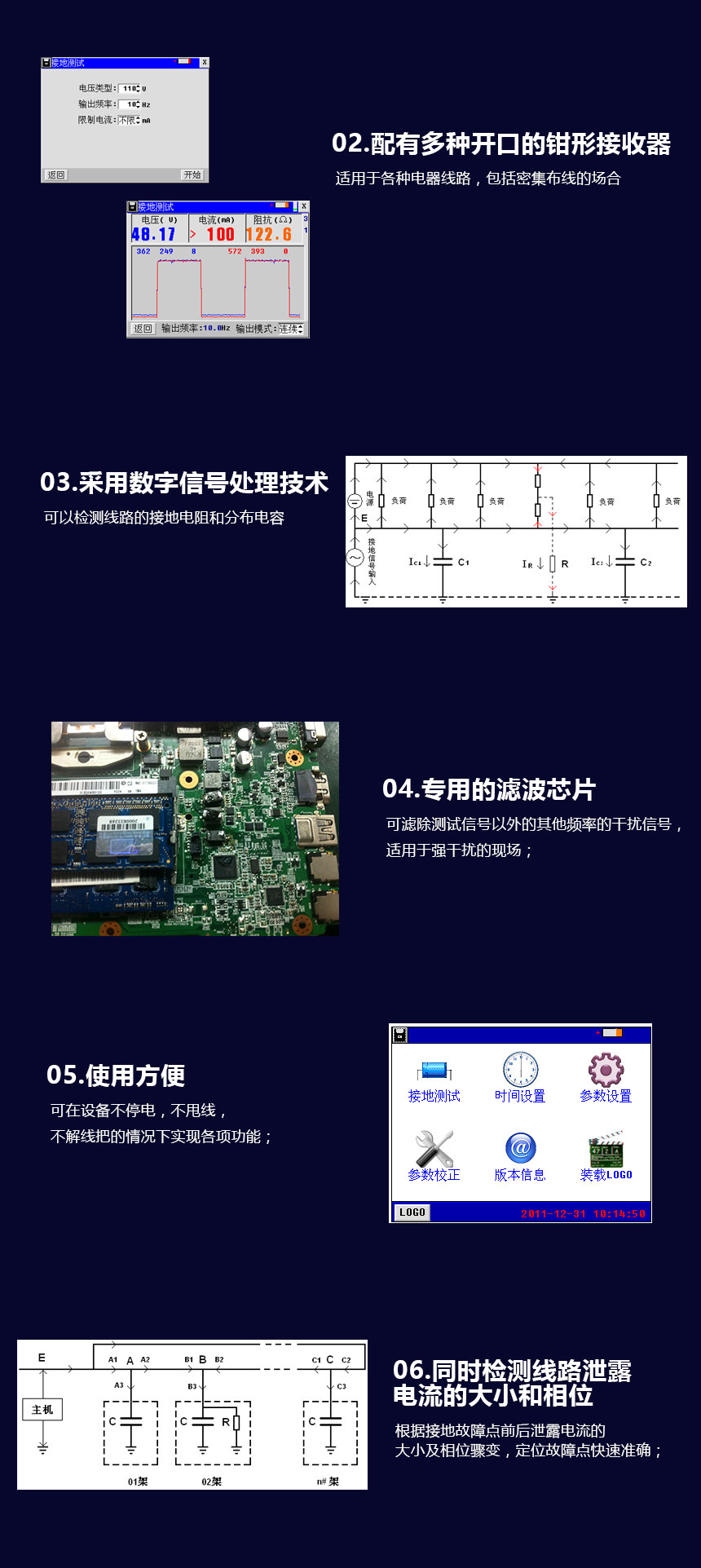

測試技術，適用于解決1MΩ以上的接地、混線故障；
配有雙開口的鉗形接收器，適用于各種電器線路，包括密集布線的場合；
采用數字信號處理技術，可以檢測線路的接地電阻和分布電容；
專用的濾波芯片，可濾除測試信號以外的其他頻率的干擾信號，適用于強干擾的現場；
使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能；
同時檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，定位故障點快速準確；
可以指示接地信號電流方向，快速查找接地短路故障點；
三、典型應用：
鐵路：信號、通信、機車、車輛及任何電氣設備及線路。
通訊：通訊及任何電氣設備及線路。
直流系統正、負母線的絕緣測試及故障點定位。
其他：航空、冶金、汽車、家用電器等任何電氣設備及線路。
|

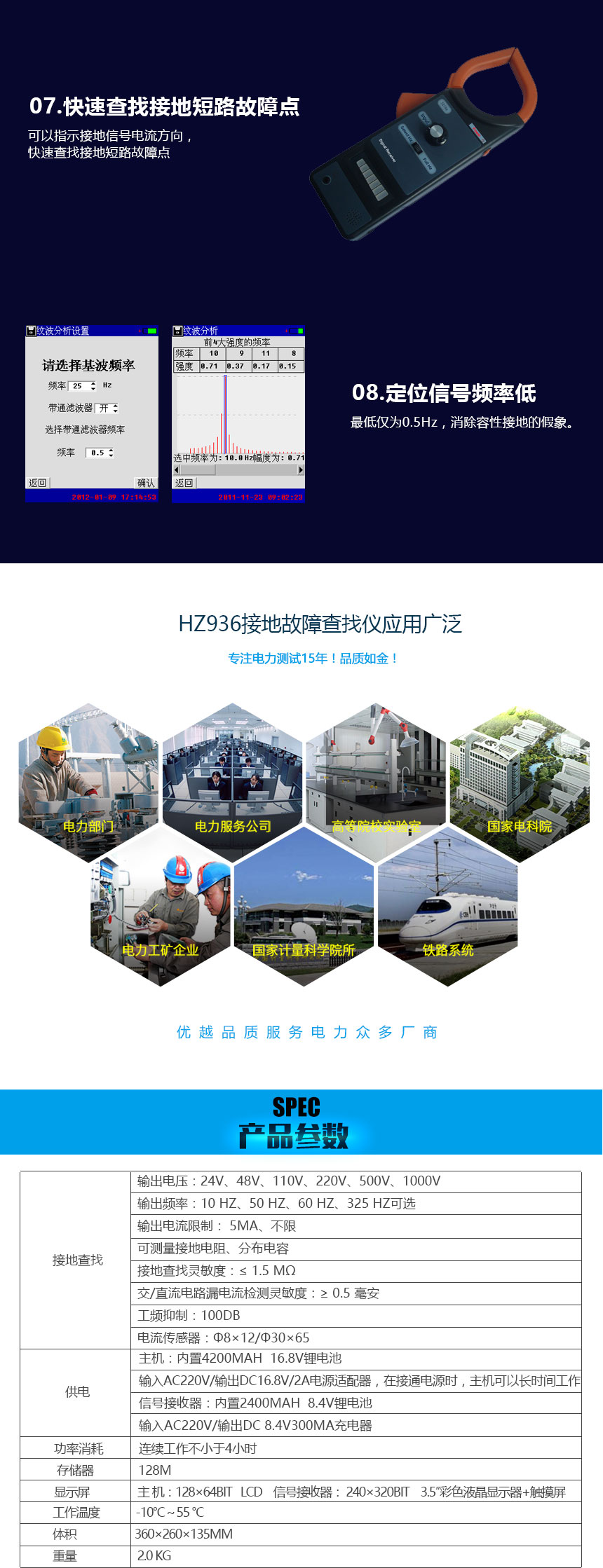

接地查找 |
輸出電壓：24V、48V、110V、220V、500V、1000V 輸出頻率：10 Hz、50 Hz、60 Hz、325 Hz可選 輸出電流限制：5mA、不限 可測量接地電阻、分布電容 接地查找靈敏度：≤1.5 MΩ 交/直流電路漏電流檢測靈敏度：≥0.5毫安 工頻抑制：100dB 電流傳感器：φ8×12/φ30×65 |
|
供電 |
主機：內置4200mAh 16.8V鋰電池 輸入AC220V/輸出DC16.8V/2A電源適配器，在接通電源時，主機可以長時間工作 信號接收器：內置2400mAh 8.4V鋰電池 輸入AC220V/輸出DC 8.4V300mA充電器 |
|
功率消耗 |
連續工作不小于4小時 |
|
存儲器 |
128M |
|
顯示屏 |
主 機：128×64bit LCD 信號接收器：240×320bit 3.5″彩色液晶顯示器+觸摸屏 |
|
工作溫度 |
-10℃～55℃ |
|
體積 |
360×260×135mm |
|
重量 |
2.0 kg |
|

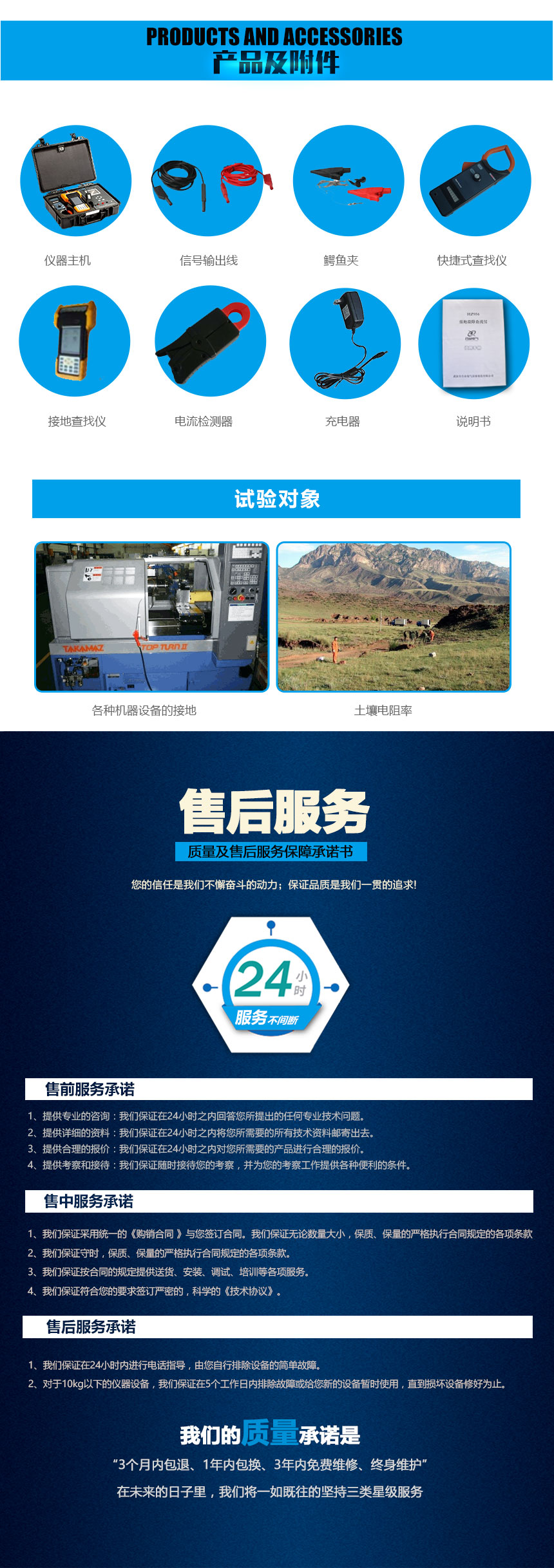

序號 |
名稱 |
數量 |
單位 |
備注 |
|
|
1 |
主機 |
主機 |
1 |
臺 |
|
|
2 |
主機電源適配器 |
1 |
|
輸入:220VAC 輸出:16.8VDC/2A |
|
|
3 |
信號輸出線 |
2 |
條 |
紅、黑各1條，2.5米 |
|
|
4 |
鱷魚夾 |
2 |
個 |
紅、黑各1個 |
|
|
5 |
穿刺線夾 |
1 |
個 |
紅色 |
|
|
6 |
快捷式查找儀 |
快捷式查找鉗表 |
1 |
把 |
|
|
7 |
耳機 |
1 |
個 |
（10Hz鉗表不配耳機） |
|
|
8 |
充電器 |
1 |
只 |
輸入：220VAC 輸出：DC9V/20mA×2 |
|
|
9 |
充電電池 |
2 |
只 |
8.4V/200mAh,鎳氫電池 |
|
|
10 |
接地查找儀 |
接地查找儀 |
1 |
臺 |
|
|
11 |
φ8電流檢測器 |
1 |
把 |
XQ20-5A/5V,帶400mm 連線 |
|
|
14 |
充電器 |
1 |
個 |
輸入:220VAC 輸出:8.4VDC/300mA |
|
|
15 |
|
使用說明書 |
1 |
冊 |
|
|
16 |
|
U盤 |
1 |
個 |
|
|
17 |
|
光盤 |
1 |
個 |
|
|
|
|
|
|
|
|
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
